Сборку, монтаж и подключение рекламной вывески, в конструкции которой используются газосветные трубки и высоковольтные трансформаторы, должны производить квалифицированные  специалисты, руководствующиеся правилами устройства электроустановок (ПУЭ).

Помните, что от того, как правильно вы монтируете неоновую вывеску, зависит не только ваша безопасность и безопасность соприкасающихся с ней людей, но и то, как качественно и долго она будет работать без необходимости частых выездов для ее обслуживания.

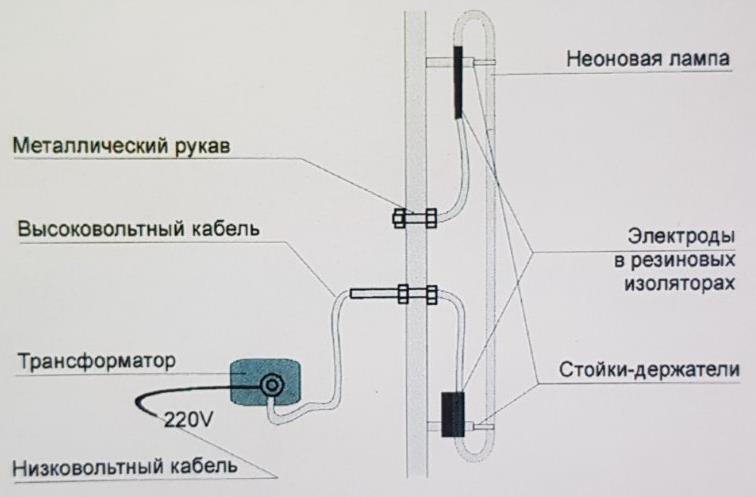

Основные составляющие неоновой вывески





Металлический рукав, высоковольтный кабель, трансформатор, низковольтный кабель, неоновая лампа, электроды в резиновых изоляторах, стойки-держатели.

Монтаж неоновой вывески

  1. При монтаже неоновых ламп применяется последовательное электрическое соединение. Свободный конец электрического кабеля присоединяется к электроду следующей лампы и т. д.
  2. Каждую группу ламп присоединить в/в кабелем к трансформатору в соответствии с расчетной схемой.
  3. Присоедините к трансформатору низковольтный кабель для подключения к питающей сети. Заземлите трансформатор, для этого используйте трехжильный провод 0-фаза-земля.
  4. Для трансформаторов рекомендуется устраивать защитные кожухи.
  5. Все высоковольтные соединения и соединения быть защищены изоляторами.
  6. Высоковольтный кабель в местах, доступных для металлического воздействия или прикосновения, необходимо укладывать в защитный токонепроводящий канал.
  7. Высоковольтные кабеля должны быть цельными.
  8. Длина высоковольтных кабелей должна быть как можно короче.

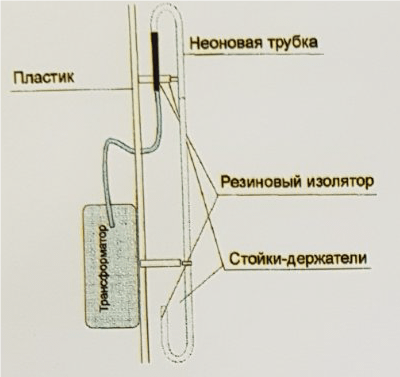

МОНТАЖ ВИТРИННОЙ НЕОНОВОЙ ВЫВЕСКИ НА ПЛАСТИКЕ

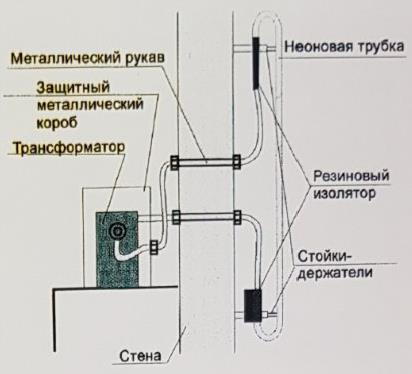

МОНТАЖ ОТКРЫТОГО НЕОНА НА СТЕНУ



Пластик, Неоновая трубка, резиновый изолятор, стойки-держатели.

Металлический рукав, Защитный металлический короб, трансформатор, Неоновая трубка, Резиновый изолятор, стойки-держатели.

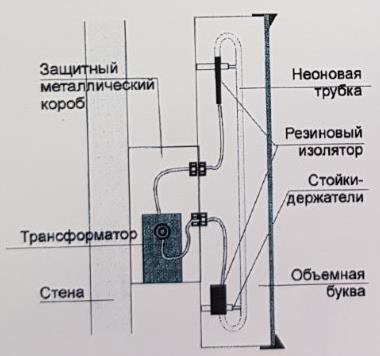

МОНТАЖ ОБЪЕМНОЙ БУКВЫ НА СТЕНУ ПРИ ПОМОЩИ НЕСУЩЕГО КОРОБА

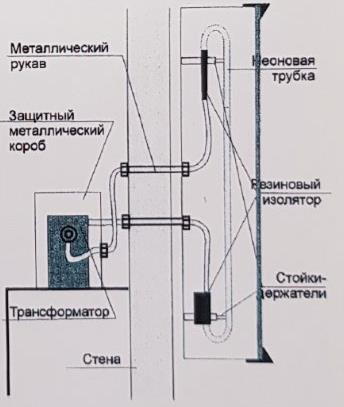

МОНТАЖ ОБЪЕМНОЙ БУКВЫ НА СТЕНУ



Защитный металлический короб, трансформатор, Стена, Неоновая трубка, резиновый изолятор, стойки-держатели, Объемная буква

Металлический рукав, Защитный металлический короб, трансформатор, Неоновая трубка, Резиновый изолятор, стойки-держатели, стена



  1. Трансформатор должен быть обязательно заземлен. Иначе при коротком замыкании на землю не сработает модуль защиты.
  2. Расстояние между трансформаторами должно быть не менее 50мм.
  3. Трансформатор не должен касаться неоновой лампы.
