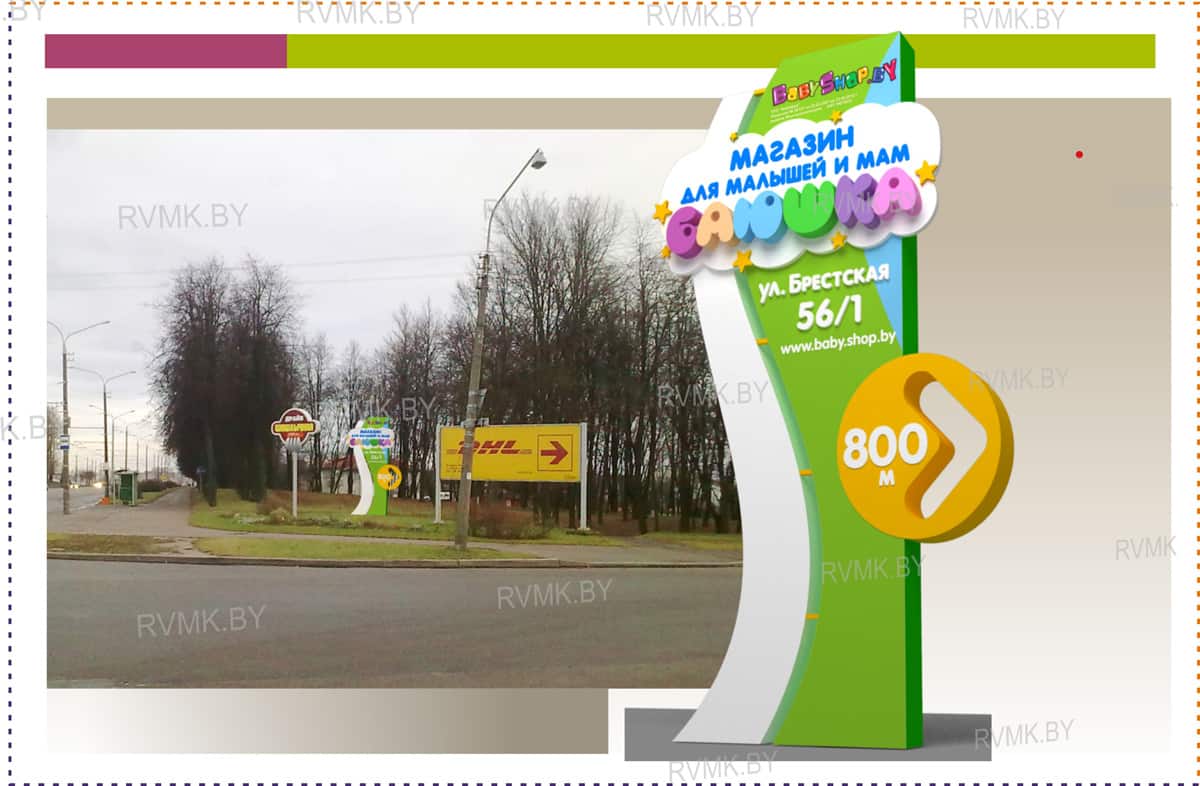

Объект изготовления: двухсторонний несветовой указатель ( пилон ). Общие габариты изделия составляли более четырех метров в высоту и более двух метров в ширину. Пилон прикручен к закладной, которая забетонирована в землю.

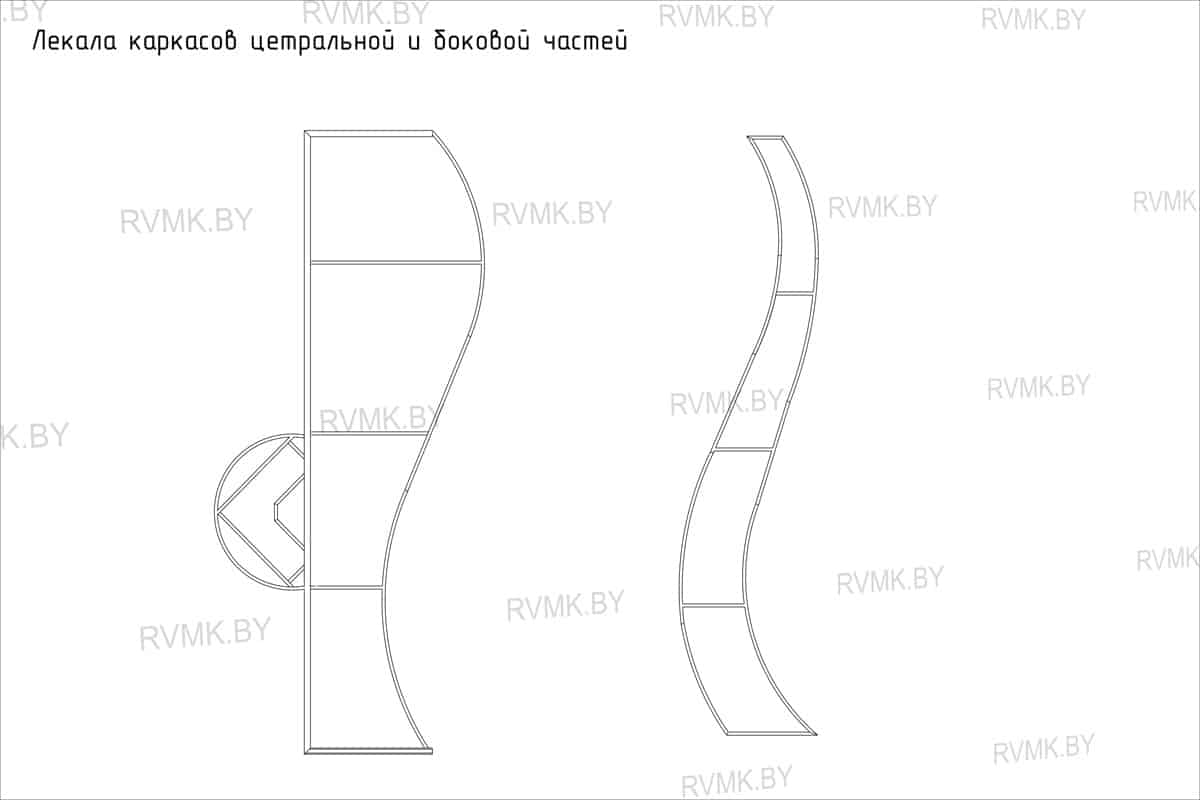

Основой пилона служит металлический каркас. Каркас имеет нестандартную изогнутую форму. Подготовка чертежей и сварка каркаса по полученным размерам заняла бы продолжительное время, которое увеличило бы сроки изготовления заказа. В данной ситуации это было неприемлемо, поэтому было принято решение изготовить каркас по лекалам. Лекала каркаса были напечатаны в масштабе 1 к 1, и были сварены в кратчайшее время.

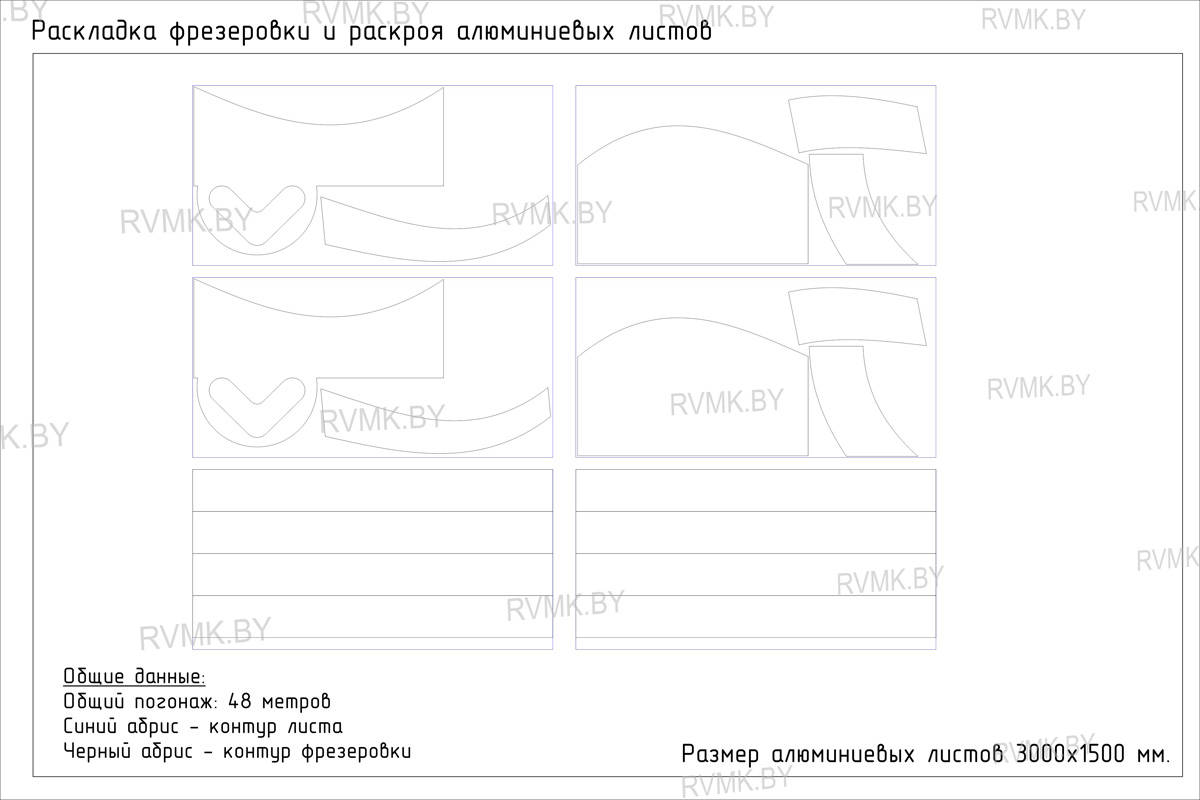

После изготовления, каркас обшивается сверху алюминиевыми элементами. Все элементы изготавливаются с помощью фрезеровки на фрезеровальном станке с ЧПУ. После обшивки лицевых частей пилона, окантовываются его торцевые части. В качестве окантовки, используется алюминиевая полоса нужной ширины.

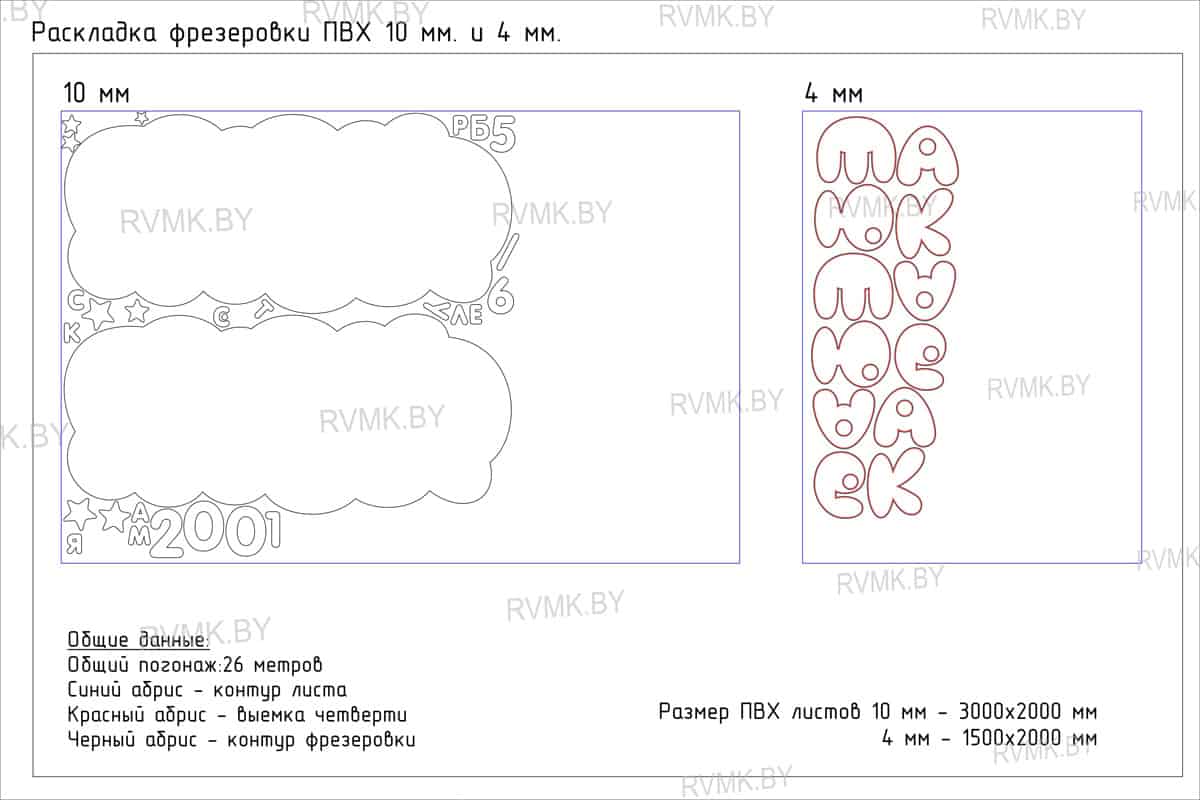

После зашивки лицевых поверхностей пилона, на него были установлены различные декоративные объемные элементы. Они были произведены из ПВХ. Для изготовления объемных букв, отфрезеровать их контуры на фрезеровальном станке с ЧПУ, и после этого, окантовать их по периметру профилем нужной ширины. Ширина профиля и является необходимым объемом. Иногда возникают ситуации, когда нужен объемный элемент очень малого размера. В таких случаях, данные элементы изготавливаются из более толстого материала, где объемом элемента, является сама толщина материала. Например, в нашем случае, буквы, фрезерованные на листе ПВХ, толщиной 1 см. будут иметь объем 1 см.

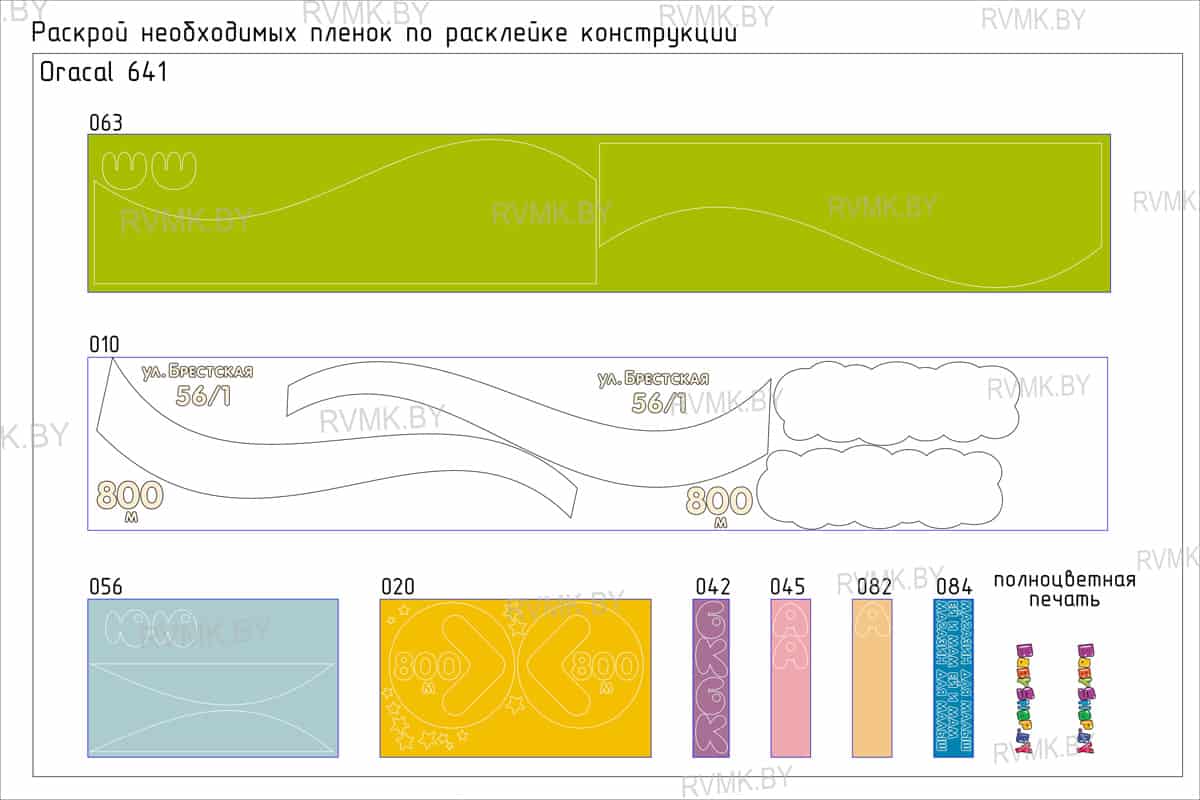

После изготовления всех элементов пилона, их необходимо обклеить различными пленками, для придания цвета. Цвета элементов, утверждаются с Заказчиком, согласно имеющейся палитры цветов. В нашей ситуации мы использовали пленку Oracal 641 серии. Когда все элементы пилона, включая его самого, были обклеены, пилон был собран и установлен. На это работа была завершена.
