Необходимо изготовить объемный фриз, с объемными световыми элементами. Лицевая часть фриза несветовая. Световыми элементами являются все надписи и логотип компании.

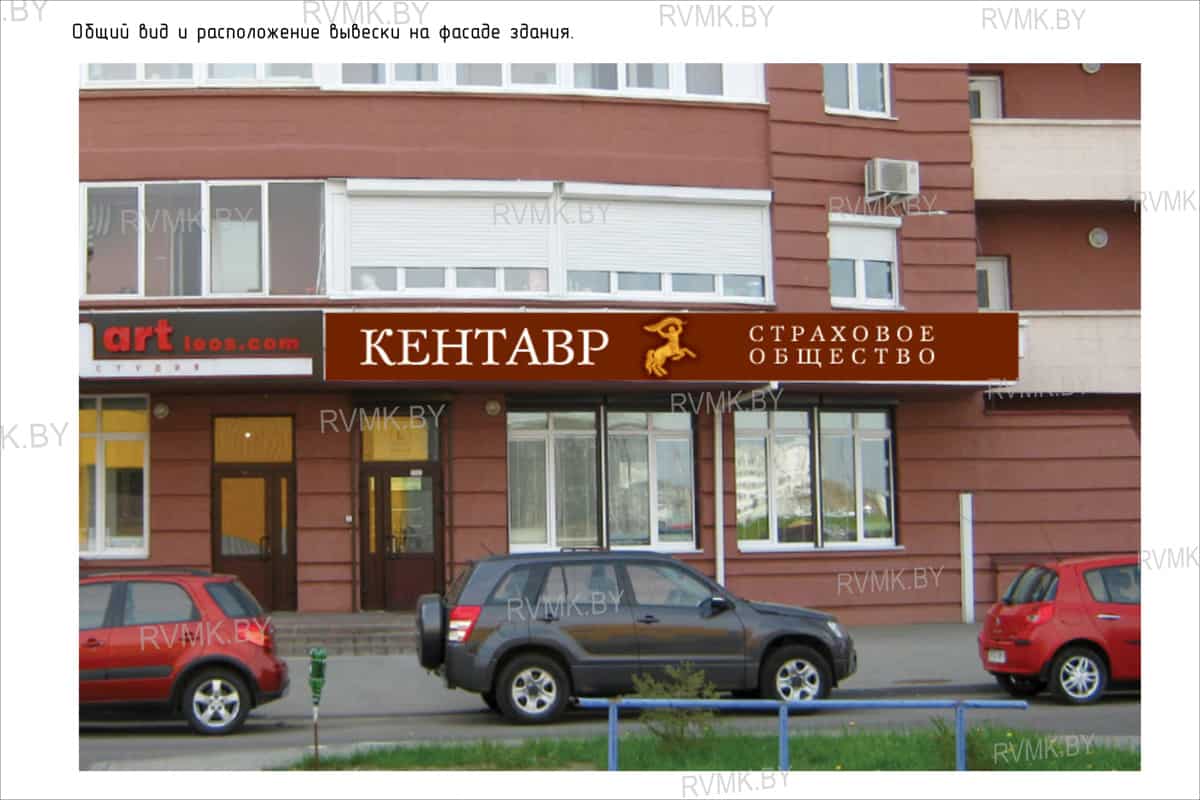

Проектирование рекламной конструкции КЕНТАВР

При разработке конструкторской документации возникли некоторые сложности по организации этапов производства. Фасад здания имеют дугообразную форму, с плавающим радиусом. Для более плотного прилегания конструкции к стене, было принято решение, собирать ее из отдельных каркасов непосредственно на самом объекте.

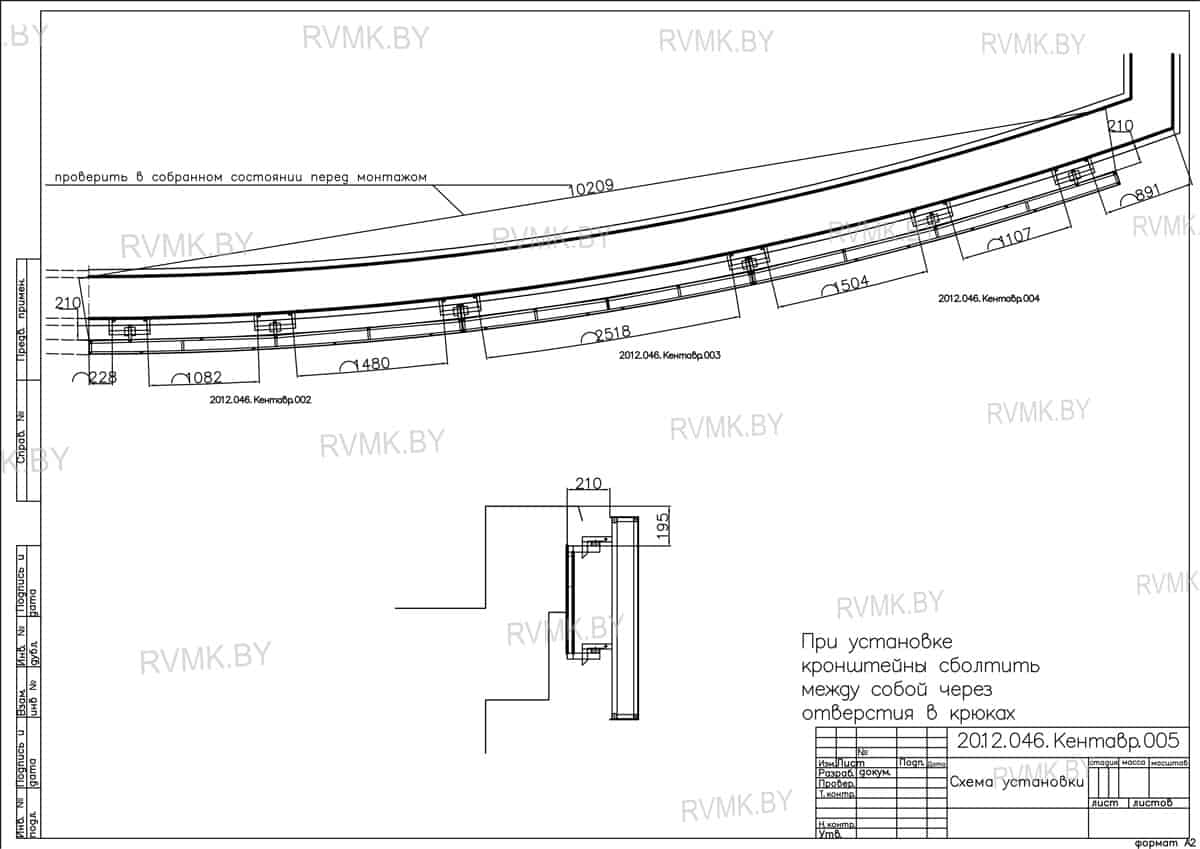

Схема установки рекламной контрукции

Лицевые поверхности конструкции не имели мест соединений в тех же местах, где соединяются каркасы. Радиус изгиба, также был неизвестен. После установки каркаса на фасад здания, к нему были по месту прикручены лицевые поверхности. Чтобы сделать крепление на фасадной части незаметным, оно производилось в тех местах, где в дальнейшем устанавливались объемные световые буквы.

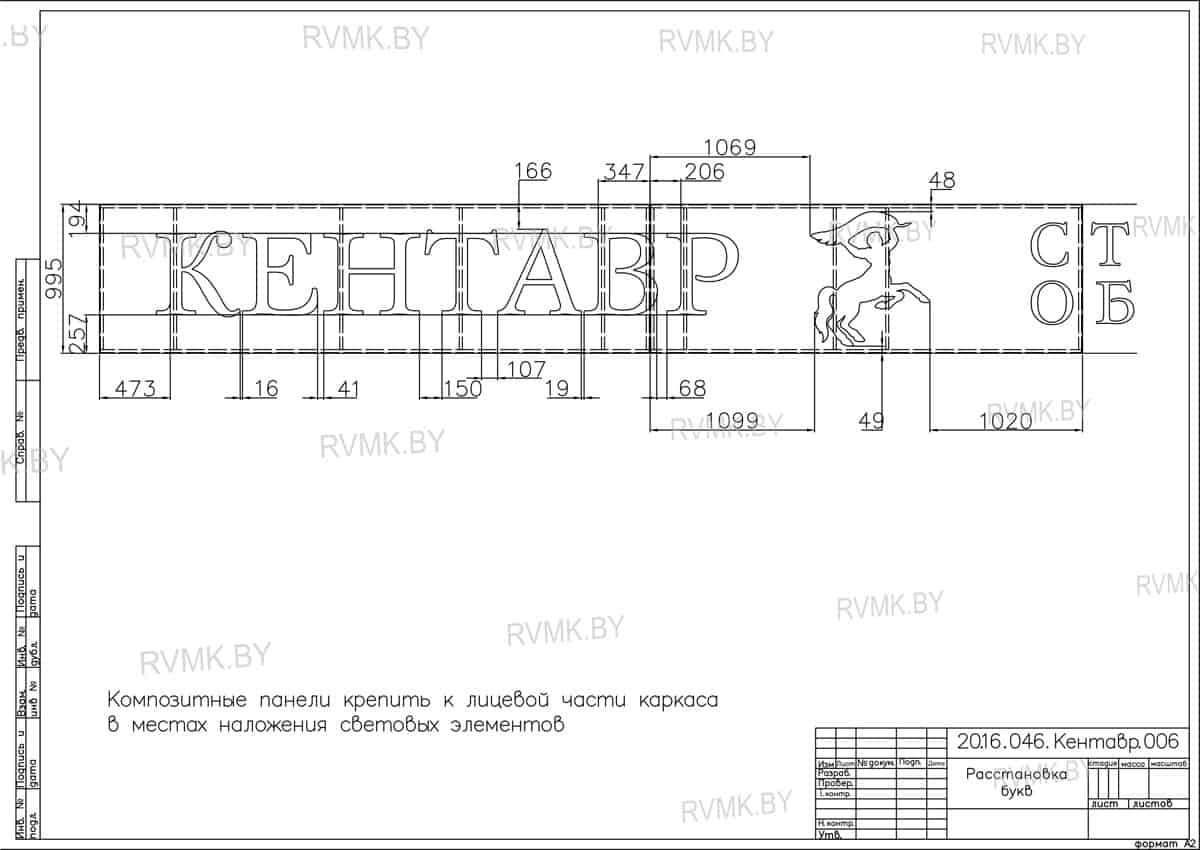

Расстановка букв рекламной контрукции

Лицевые поверхности были выполнены из алюминиевой композитной плиты. Они были отфрезерованы на фрезеровальном танке с ЧПУ. В общей конструкции присутствуют световые элементы без объема (надпись «страховое общество»). Поэтому в лицевых панелях была прорезана необходимая надпись. В дальнейшем, она будет закрыта оргстеклом с внутренней стороны, через которое надпись будет подсвечиваться.

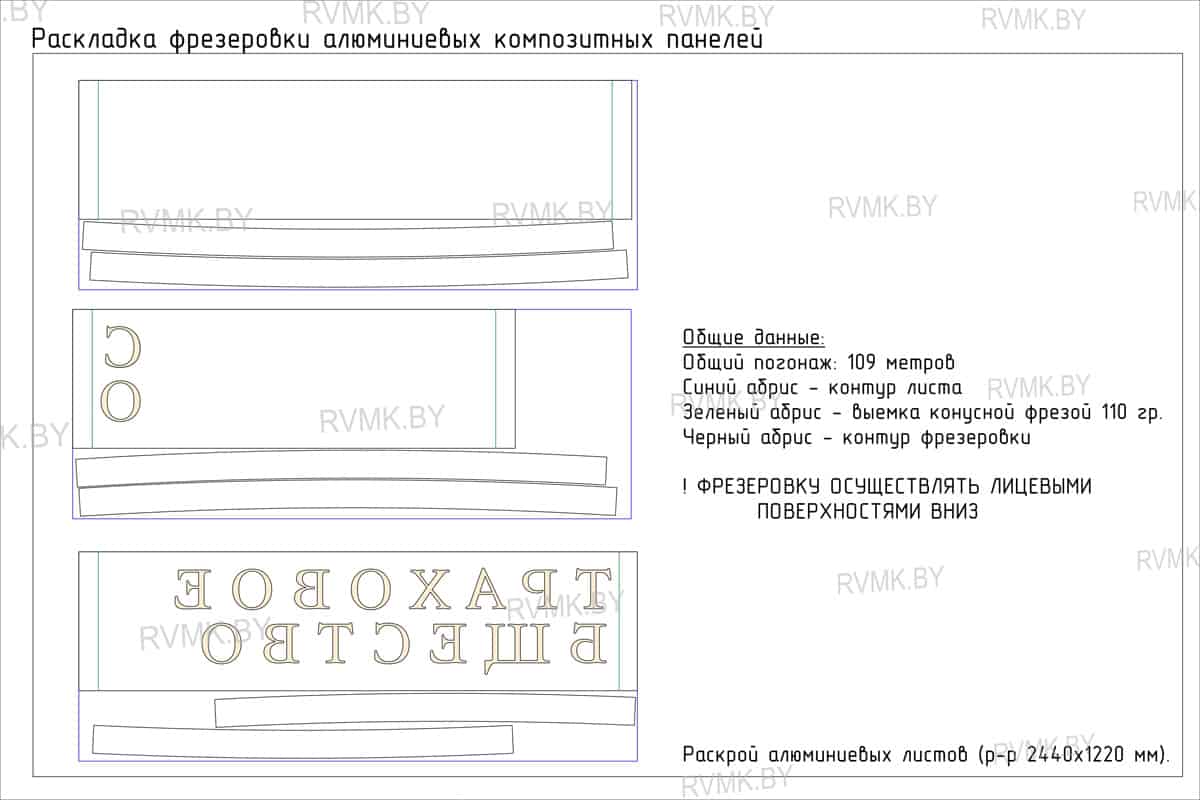

раскладка фрезеровки алюминиевых композитных панелей рекламной контрукции

Объемные световые буквы были склеены из полимерных материалов. Для получения лиц букв отфрезеровали молочное оргстекло. После этого, буквы окаймили ПВХ профилем, шириной 100 мм. Такими образом получились объемные буквы, глубиной 100 мм.

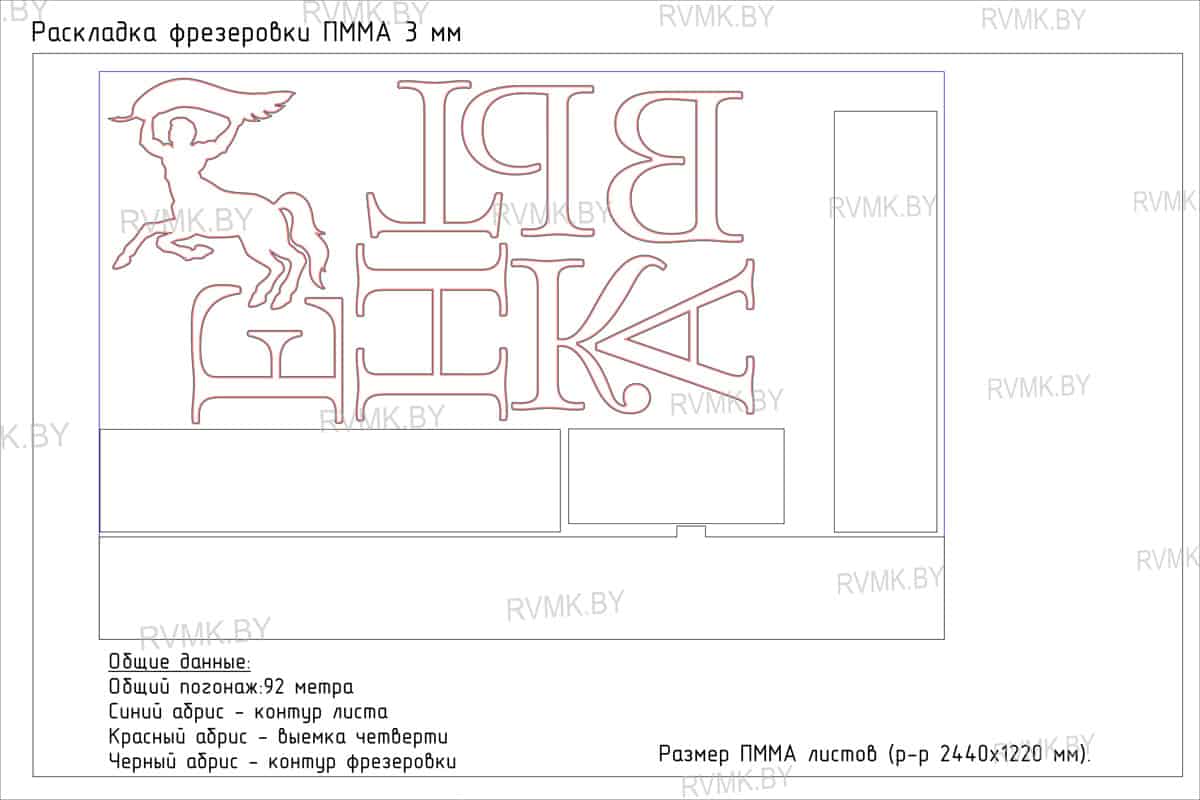

Раскладка фрезеровки ПММА 3 мм рекламной контрукции

Задние части объемных букв и логотипа были выполнены из ПВХ. По периметру букв проклеен пластиковый кант, для крепления передней крышки.

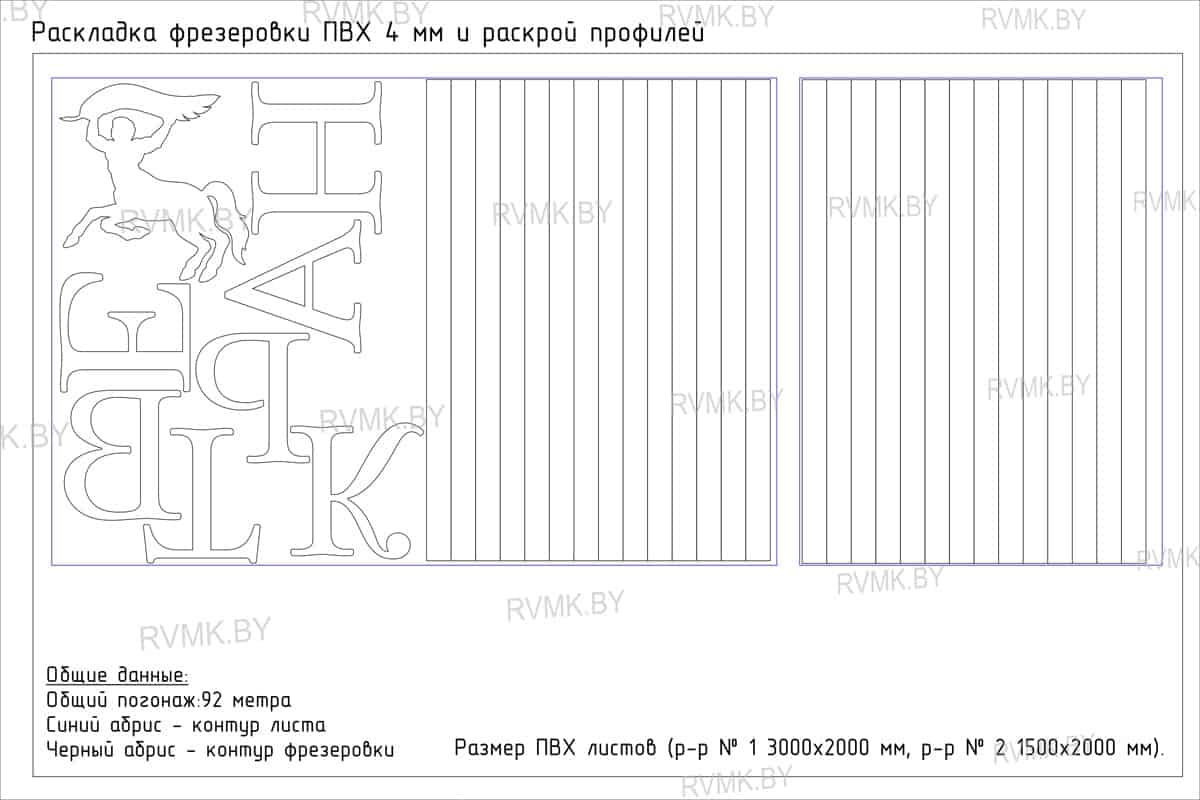

Раскладка фрезеровки ПВХ 4 мм и рекламной контрукции

Для подсветки световых элементов используются светодиодные кластеры. Они размещены на задних частях букв, а также на панелях, за прорезанными буквами в лицевых панелях. Из особенностей изготовления данной конструкции, хотелось бы отметить выполнение большей части сборочной работы, не на производстве, а непосредственно на объекте.

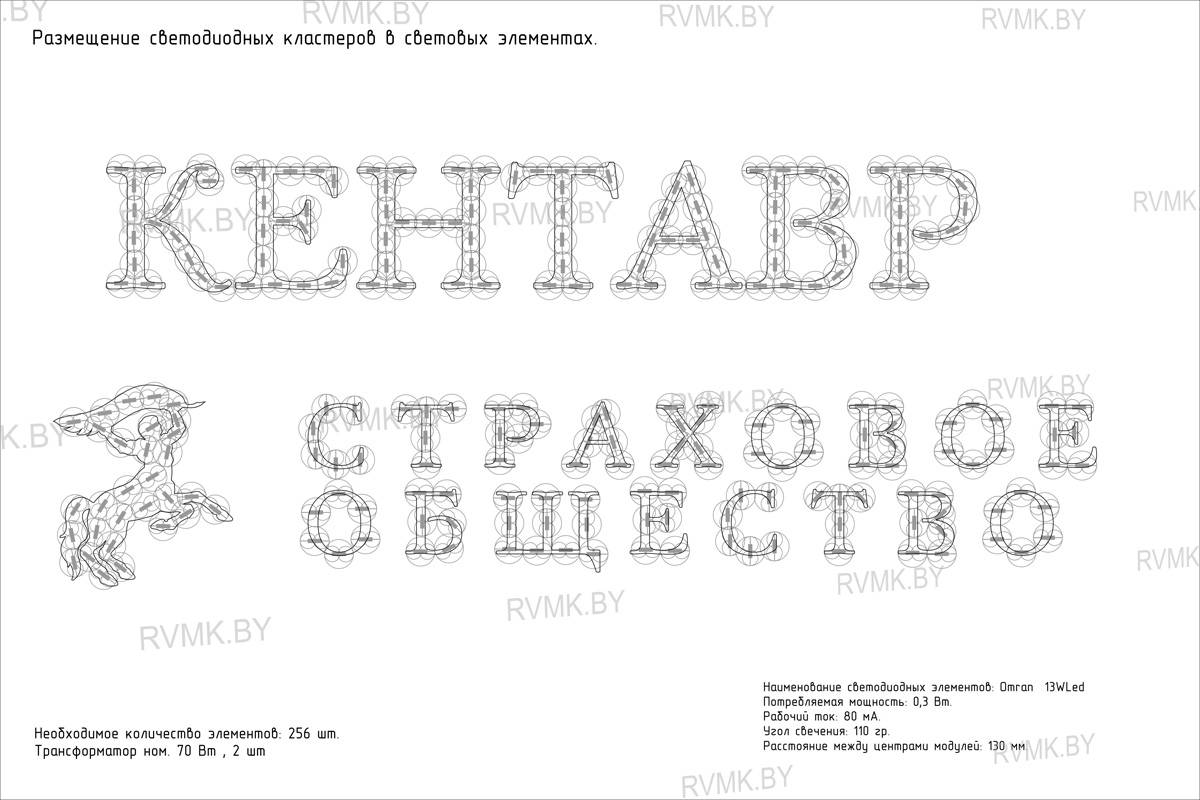

Размещение светодиодных кластеров в световых элементах
